移动桥式坐标测量机 Classic Jsafw标准机系列
2026-06-18 16:34:18
 | 产品特点： ◆测量机采用国际先进的有限元分析方法设计的精密三角横梁技术。 ◆机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构稳定、高效、承载能力大、运动特性好。 ◆固定的优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。 ◆Y向导轨与测量平台整体化加工而成，并采用燕尾式，定位精度高，稳定性能好。 |
| 产品介绍： | |

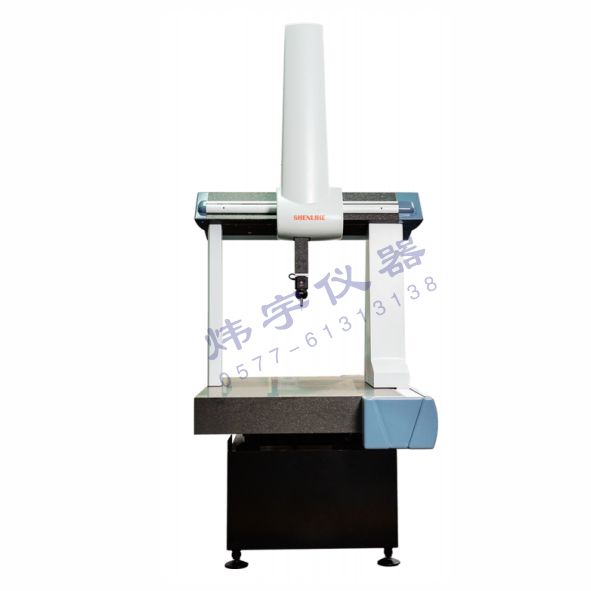

根据技术测量需求，提供量程为X轴600mm，Y轴800mm，Z轴600mm的移动桥式三坐标测量机机型，简称Classic Jsaf6.8.6，设备总体外观如下图所示。X向横梁采用精密大理石三角梁设计，提供最佳刚性质量比：轻合金桥架较传统设计刚性提高25%，X向导轨重心降低50%，从而保证了平稳、精确的运动。移动桥上的轴承跨距更宽，降低了由于桥架自转导致的误差，保证了整机空间精度更高；同时降低了重复性误差，提高了速度和加速度，使得测量效率更高。 | |
| 技术参数： | |
行程范围(mm) | 外形尺寸(mm) | 主机重量 (Kg) | 被测工件最大重量 (Kg) | |||||
X | Y | Z | Lx | Ly | Lz | |||
600 | 800 | 600 | 1150 | 1650 | 2700 | 800 | 300 | |
精度指标：按照JJF1064-2010执行验收 | ||||||||
长度测量最大允许示值误差MPEe(mm) | 最大允许探测误差MPEp(mm) | |||||||
2.2+3.3L/1000um | 2.5 | |||||||
动态性能 | ||||||||
最大三维运动速度(mm/s) | 最大三维运动加速度(mm/s2) | |||||||
100-300 | 500 | |||||||
1.2设备整体设备环境要求
温度要求： | |
工作温度 | 18～22°C |
温度梯度(时间) | 1°C/h，2°C/24h |
温度梯度(空间) | 1°C/m |
湿度要求： | |
相对湿度 | 40%-70% |
气源要求： | |
最小供气压力 | 5 bar[0.5MPa] |
耗气量 | 120NL/min |
电源要求： | |
电压 | 220V±10% |
频率 | 50/60Hz |
电流 | 15A |
用电设备要求接地可靠：接地电阻小于4欧姆 | |
