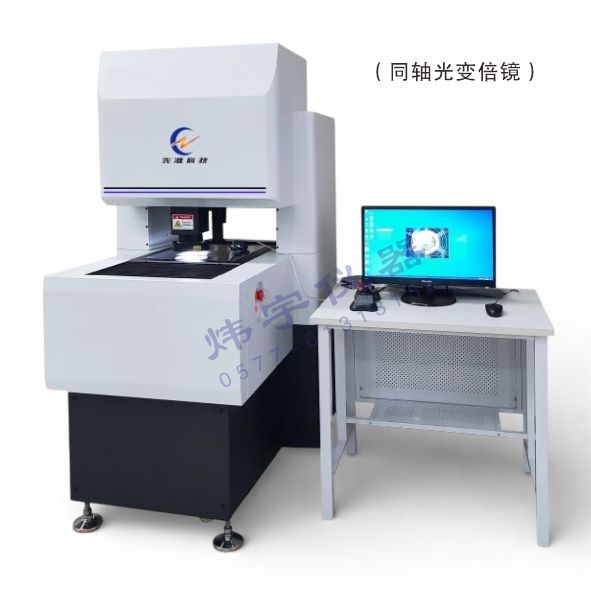

高精度全自动影像测量仪 AZ系列-窄版
 | 产品特点： ◆ 整机可靠性结构 ◆ 高分辨率、高清晰度成像系统 ◆ 连续全自动同轴光变倍光镜头，倍率任意切换，无需校正 ◆ 自动聚焦功能、快速、精准测量高度及平面度 ◆ 方便、快捷、多样的数据输出功能 ◆ 快捷的编程功能，提供多种编程方式，提高效率 ◆ 自动化、智能化、支持多种语言 ◆ 强大的寻边功能、及构造功能 ◆ 五环多段分区程控光源，满足各类产品照明需求 |
| 产品介绍： | |
全自动影像测量仪在广泛应用机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表、航天航空、高等院校、科研院所等领域具有广泛应用。 本仪器具有超高精度、超高可靠性、固定龙门结构设计合理、造型美观、操作使用简单，维修方便等特点，其卓越的性能得益于该仪器选用的坚实的大理石仪器底座、优质的光学系统、操作简便的测量软件。该机X、Y、Z三轴CNC全闭环电机驱动；具有自动测量编程软件，因此，该机可应用于精密零部件的内、外径，直角坐标尺寸和极坐标尺寸的测量，能完成对被测工件的形状误差和位置误差的测量评定等；主要应用于精密型产品及相关零部件几何尺寸的精密测量。 | |
| 技术参数： | |
设备型号 | AZ3030CNC | AZ4040CNC | AZ5050CNC |
测量行程(xyz) （mm） | 300X300X200 | 400X400X200 | 500X500X200 |
外型尺寸（mm） | 900*1150*1780mm | 1000*1250*1780mm | 1100*1350*1780mm |
工作台玻璃尺寸（mm） | 400*370*10 | 500*470*15 | 600*570*15 |
XY轴精度 (μm) | 1.8+L/200 | 2.0+L/200 | 2.0+L/200 |
Z轴聚焦测量精度(μm) | 3.5+L/200 | 3.5+L/200 | 3.5+L/200 |
设备重量(kg) | 550 | 650 | 750 |
承 重（kg） | 30 | 35 | 40 |
最小显示分辩率(mm) | 0.0001 (0.1μm) | ||
测量移动速度（XY） | 0-300mm/s 任意可调 | ||
Z轴聚焦速度（Z） | 0-100mm/s任意可调 | ||
光学系统（远心光学） | 0.6－5X连续全自动同轴光变倍光镜头，倍率任意切换，无需校正； | ||
影像仪放大倍率 | 25-210X | ||
影像系统(CCD) | 定志200万彩色工业数字相机（1/1.8芯片） | ||
运动系统（电机） | XYZ轴采用高性能伺服电机 （“松下”） | ||
日本THK高精度导轨及 TBI研磨级丝杆 | |||
照明系统（表面光源） | LED冷光源，255级球积分平行光路透射光源 （防撞灯光） | ||
照明系统（轮廓光源） | LED冷光源，255级可调四环八分区程控光源（支持软件自动调光） | ||
计算机（工控PC） | Intel I5 10代处理器\16G内存\240G固态硬盘\双口千兆网卡 \24寸显示器 | ||
电 源 | AC220V/50HZ | ||
扩展升级（选配功能） | 1） 可选配3D激光功能模块 2） 可选配3D接触式探针功能模块 3） 可选配旋转夹具功能模块 | ||
