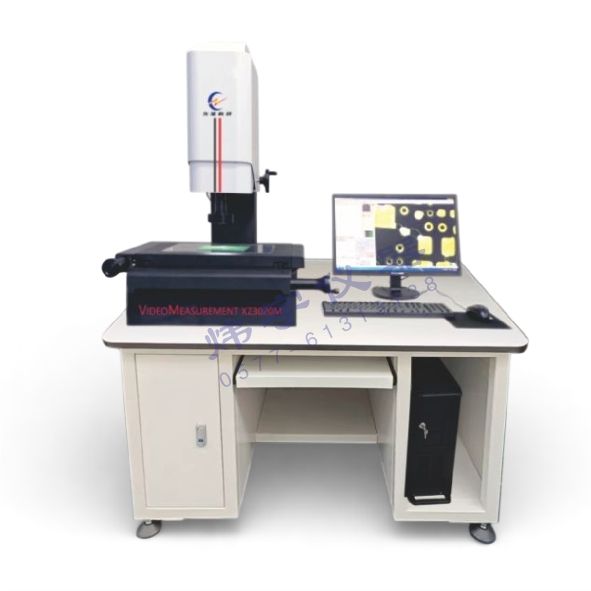

标准手动影像测量仪M系列
 | 产品特点： ◆ 整机可靠性结构 ◆ 高分辨率、高清晰度成像系统，光学系统变倍无需校正 ◆ 程控调光功能、实现精准测量 ◆ 方便、快捷、多样的数据输出功能 ◆ 快捷的编程功能，提供多种编程方式，提高效率 ◆ 支持多种语言 ◆ 强大的寻边功能、及构造功能 |
| 产品介绍： | |
影像测量仪，源自上海先准(www.shxz17.com)杰出的影像仪硬件技术，配备了业界功能最强大的手动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、小批量的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。 应用应用行业： 机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。 | |
| 技术参数： | |
设备型号 | XZ2010M | XZ3020M |
测量行程(xyz) （mm） | 200X100X200 | 300X200X200 |
外型尺寸（mm） | 675*1250*1580 | 675*1250*1580 |
工作台玻璃尺寸（mm） | 240*150*10 | 340*250*10 |
XY轴精度 (μm) | 2.0+L/200 | 2.5+L/200 |
设备重量(kg) | 230 | 250 |
承重（kg） | 20 | 25 |
工作台面高度 | 仪器操作台面高度700mm+-50mm | |
工作距离 | 90mm | |
最小显示分辩率(mm) | 最小显示分辩率(mm)：0.0005 (0.5μm) | |
光栅尺（XY） | 封闭式计数光栅尺 | |
精密导轨 | 精密V型导轨（XY）、双滑轨直线导轨（Z） | |
精密丝杆 | Z轴采用高精度丝杆传动 （无回掉及配重断线） | |
光学系统（远心光学） | 0.7－4.5X手动变倍光镜头，倍率任意切换，无需校正；（定制） | |
影像仪放大倍率 | 34-210X | |
影像系统(CCD) | 海康130万彩色工业数字相机（1/2芯片） | |
视图窗口 | 视图窗口最大（1280*960mm） | |
运动系统（XY传动） | XY轴采用进口无牙螺母传动 （无磨损、无回弹） | |
运动系统（Z传动） | Z轴采用直线导轨+精密丝杆传动 （无下掉精密位移） | |
照明系统（表面光源） | LED冷光源，255级球积分平行光路透射光源 （定制） | |
照明系统（轮廓光源） | LED冷光源，255级可调三环八分区程控光源 （定制） | |
计算机（PC） | Intel I3处理器 4G内存 240G固态硬盘 24显示器 | |
电源 | AC220V/50HZ | |
扩展升级（选配功能） | Z轴加高300mm | |
