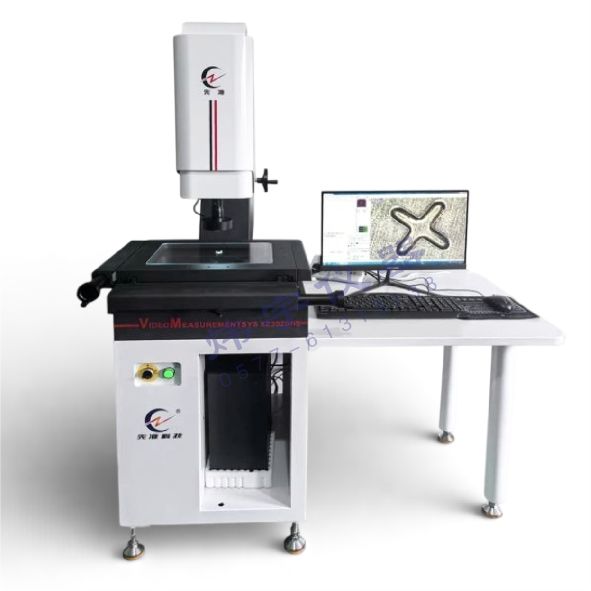

增强型手动影像测量仪GHS系列
 | 产品特点： ◆ GHS系列为HS系列的升级款，像素清晰度提升4倍，超高清，测量更精准 ◆ 整机可靠性结构 ◆ 高分辨率、高清晰度成像系统，光学系统变倍无需校正 ◆ 程控调光功能、精准测量高度及平面度，实现2.5D精密测量 ◆ 方便、快捷、多样的数据输出功能 ◆ 快捷的测量功能，提高效率 ◆ 支持多种语言 ◆ 强大的寻边功能、及构造功能 |
| 产品介绍： | |
影像测量仪，源自上海先准(www.shxz17.com)杰出的影像仪硬件技术，配备了业界功能最强大的手动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、小批量的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。 应用应用行业： 机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。 | |
| 技术参数： | |
设备型号 | XZ2010GHS | XZ3020GHS | XZ4030GHS | XZ5040GHS |
测量行程(xyz) （mm） | 200X100X200 | 300X200X200 | 400X300X200 | 500X400X200 |
外型尺寸（mm） | 675*1250*1580 | 675*1250*1580 | 775*900*1580 | 1020*1150*1600 |
工作台玻璃尺寸（mm） | 240*150*10 | 340*250*10 | 450*360*10 | 550*460*10 |
XY轴精度 (μm) | 2.0+L/200 | 2.5+L/200 | 3.0+L/200 | 3.0+L/200 |
Z轴聚焦测量精度(μm) | 5+L/200 | 5+L/200 | 5+L/200 | 5+L/200 |
设备重量(kg) | 230 | 250 | 380 | 520 |
承重（kg） | 20 | 25 | 30 | 30 |
工作台面高度 | 仪器操作台面高度700mm+-50mm | |||
工作距离 | 90mm | |||
最小显示分辩率(mm) | 最小显示分辩率(mm)：0.0005 (0.5μm) | |||
光栅尺（XY） | 封闭式计数光栅尺 | |||
光栅尺（Z） | 封闭式计数光栅尺（Z轴带测高功能） | |||
精密导轨 | 精密V型导轨（XY）、双滑轨直线导轨（Z） | |||
精密丝杆 | Z轴采用高精度丝杆传动 （无回掉及配重断线） | |||
光学系统（远心光学） | 0.7－4.5X连续手动变倍光镜头，倍率任意切换，无需校正； | |||
影像仪放大倍率 | 34-210X | |||
影像系统(CCD) | 鑫图600W彩色相机工业数字相机（1/2芯片） | |||
视图窗口 | 视图窗口最大（1280*960mm） | |||
运动系统（XY传动） | XY轴采用进口无牙螺母传动 （无磨损、无回弹） | |||
运动系统（Z传动） | Z轴采用直线导轨+精密丝杆传动 （无下掉精密位移） | |||
照明系统（表面光源） | LED冷光源，255级球积分平行光路透射光源 | |||
照明系统（轮廓光源） | LED冷光源，255级可调三环八分区程控光源 | |||
计算机（PC） | Intel I3处理器 4G内存 240G固态硬盘 24显示器 | |||
电源 | AC220V/50HZ | |||
扩展升级（选配功能） | 1） 可选配3D接触式探针功能模块 2） Z轴加高300mm | |||
