本仪器具有高效的大行程拼接一键闪测、测量精度高、工件任意摆放等特点，设备包括主机、多元化光源、成像远心光学镜筒、千万级高清摄像数字相机、可选3D激光传感器、多种几何运算计量测量软件、专用计算机及安装机架电脑桌组成。是光学非接触测量技术的高级阶段，具有高度智能化与自动化特点，解决传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。

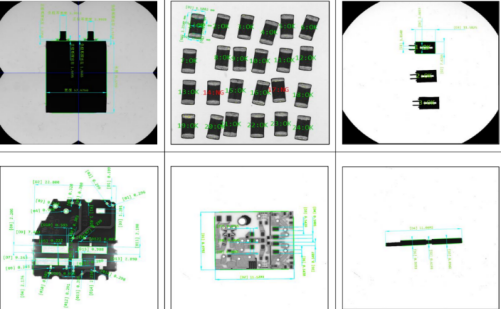

大行程拼接闪测仪是一款专为生产车间精细特征的大批量小零件而设计的移动闪测测量系统。

机台尺寸

900X1302X1710

900X1302X1710

测量行程

300X300X200mm

400X400X200mm

         设备重量

500kg

550kg

光学镜头（1）

双远心光学镜头-0.16X/0.7-4.5X

光学镜头（2）

0.7-4.5X变倍光学镜筒

视场范围

82x55mm

重复精度

广视野±2μm，拼接测量±3μm

测量精度

广视野±3μm，拼接测量±(5+L/200)μm

设备承重

25kg

载物台尺寸

350x350mm

Z轴对焦

200mm

图像传感器

2000W像素黑白数字CCD

显示分辨率

0.0001mm

图像显示屏

27英寸HDMI高清显示器

透射轮廓光源

远心平行LED灯照明光源

操作方式

一键测量+自动智能测量（支持搭配机械手上下料检测）

测量软件

AFD-INSPEC

电脑主机

Intel I5 13代处理器、32G内存、240G固态硬盘+1T硬盘、4G独显

开关电源

台湾铭纬 MW 12V-24V，漏电、短路保护

质保

整机质保1年

工作电源

200-240VAC,50/60Hz,功率2000W

工作环境

温度10℃~35℃，湿度20~80%（无凝结）

高度测量

(带激光)-选配

测量精度±(3+L/200)μm

重复测量精度±2μm

平面度测量

(带激光)选配

测量精度±(5+L/100)μm

重复测量精度±3μm
